描述
- 最大支持6寸盘片; 显微镜可总体后仰; 3路真空单独控制,承片台部分可单独外拉;根据需求可以测量2寸,4寸,5寸,6寸盘片

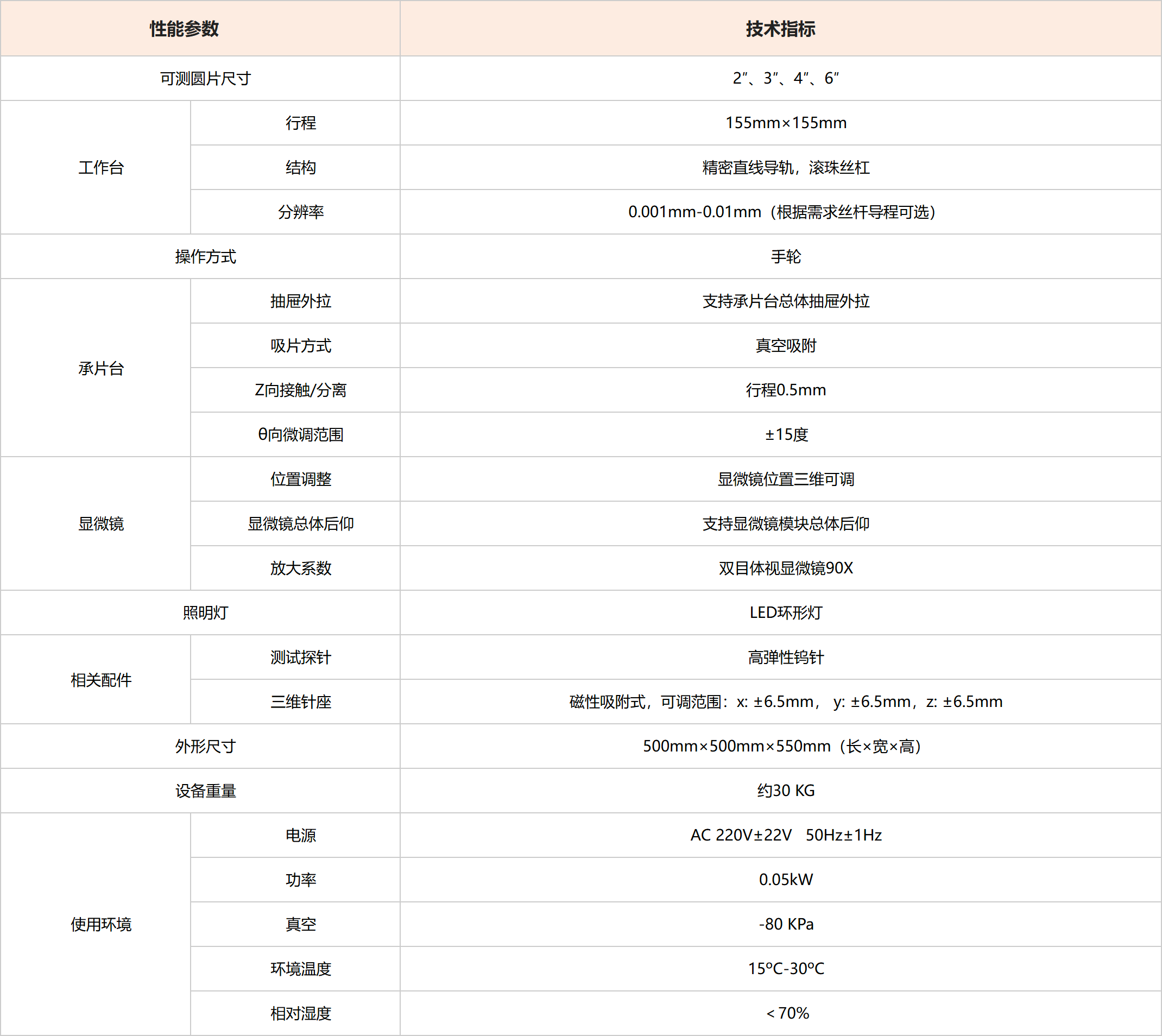

规格参数
| 性能参数 | 技术指标 | |
|---|---|---|
| 可测圆片尺寸 | 2″、3″、4″、6″ | |
| 工作台 | 行程 | 155mm×155mm |
| 结构 | 精密直线导轨，滚珠丝杠 | |
| 分辨率 | 0.001mm-0.01mm（根据需求丝杆导程可选） | |
| 操作方式 | 手轮 | |
| 承片台 | 抽屉外拉 | 支持承片台总体抽屉外拉 |
| 吸片方式 | 真空吸附 | |
| Z向接触/分离 | 行程0.5mm | |
| θ向微调范围 | ±15度 | |
| 显微镜 | 位置调整 | 显微镜位置三维可调 |
| 显微镜总体后仰 | 支持显微镜模块总体后仰 | |
| 放大系数 | 双目体视显微镜90X | |
| 照明灯 | LED环形灯 | |
| 相关配件 | 测试探针 | 高弹性钨针 |
| 三维针座 | 磁性吸附式，可调范围：x: ±6.5mm， y: ±6.5mm，z: ±6.5mm | |
| 外形尺寸 | 500mm×500mm×550mm（长×宽×高） | |
| 设备重量 | 约30 KG | |
| 使用环境 | 电源 | AC 220V±22V 50Hz±1Hz |
| 功率 | 0.05kW | |
| 真空 | -80 KPa | |
| 环境温度 | 15ºC-30ºC | |
| 相对湿度 | ＜70% | |
